变频器维修报警故障处理案例
台安N2系列3.7kW变频器在停机时跳“OU”。

剖析与修理:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加速，转子的电动势和电流增大，使电机处于发电状态，回馈的能量经过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以咱们应该侧重查看制动回路，丈量放电电阻没有问题，在丈量制动管(ET191)时发现已击穿，更换后上电运转，且快速停车都没有问题。

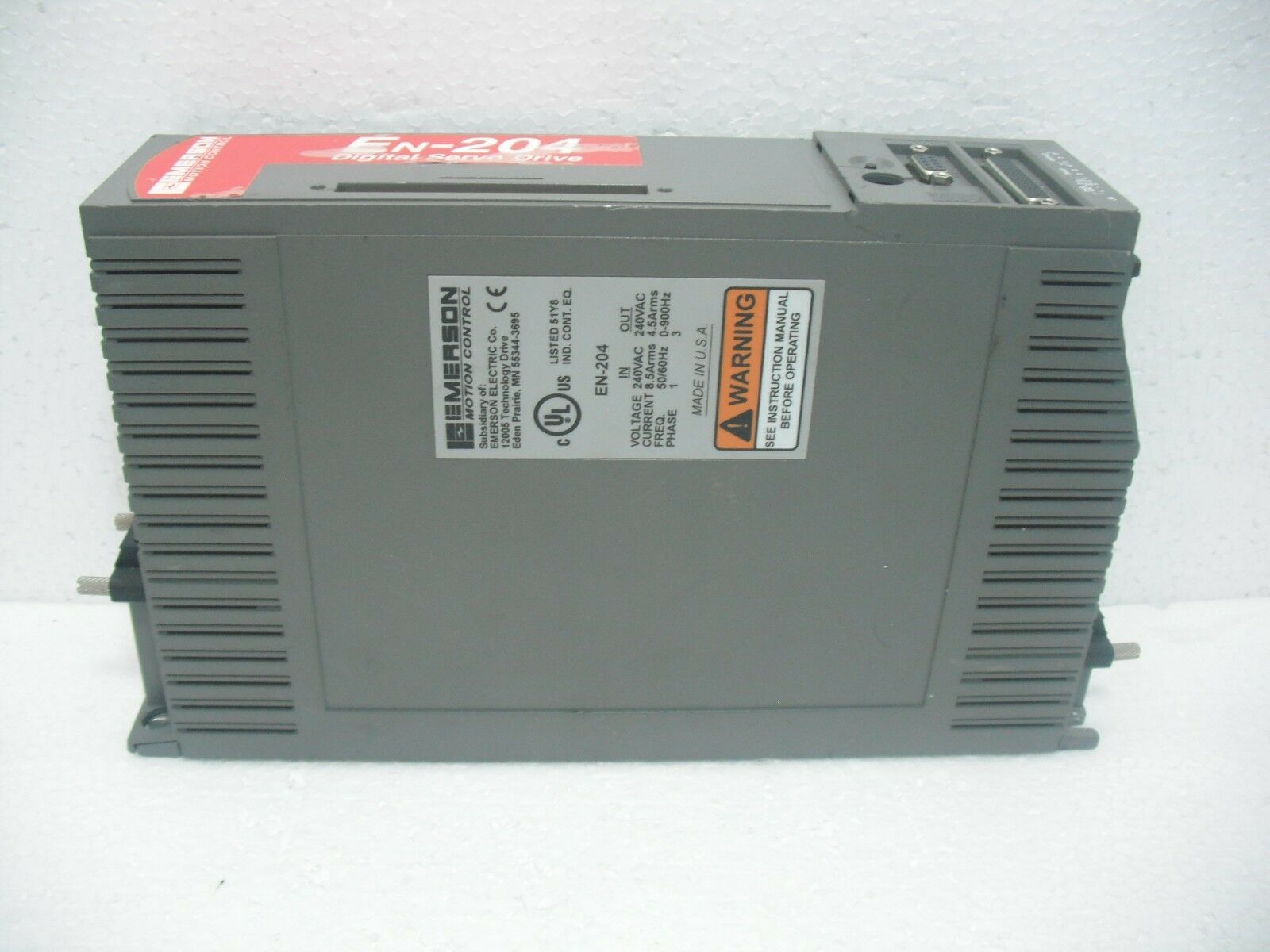

(1)变频器维修报警故障处理案例：艾默生CT系列18.5kW变频器上电跳“Uu”。

剖析与修理:经查看这台变频器的整流桥充电电阻都是好的，可是上电后没有听到接触器动作，因为这台变频器的充电回路不是使用可控硅而是靠接触器的吸合来完结充电进程的，因而认为故障可能出在接触器或控制回路以及电源部分，拆掉接触器单独加24V直流电接触器作业正常。继而查看24V直流电源，经仔细查看该电压是经过LM7824稳压管稳压后输出的，丈量该稳压管已损坏，找一新品更换后上电作业正常。

(2)变频器维修报警故障处理案例：一台DANFOSSVLT5004变频器，上电显现正常，可是加负载后跳“DCLINKUNDERVOLT”(直流回路电压低)。

剖析与修理:这台变频器从现象上看比较特别，可是你假如仔细剖析一下问题也就不是那么杂乱，该变频器相同也是经过充电回路，接触器来完结充电进程的，上电时没有发现任何异常现象，估计是加负载时直流回路的电压下降所引起，而直流回路的电压又是经过整流桥全波整流,然后由电容平波后提供的，所以应侧重查看整流桥，经丈量发现该整流桥有一路桥臂开路，更换新品后问题解决。www.fanuc12.com
