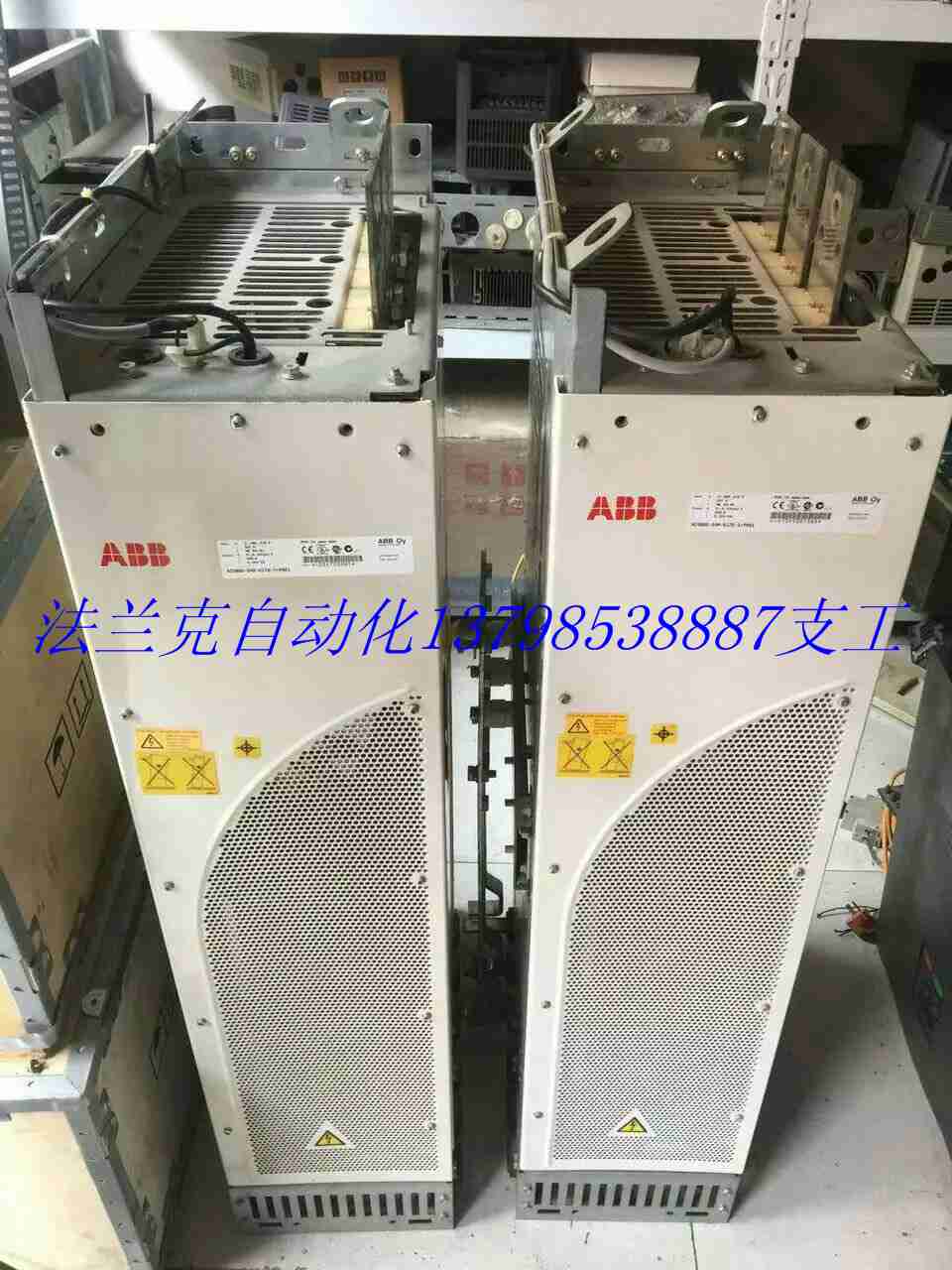

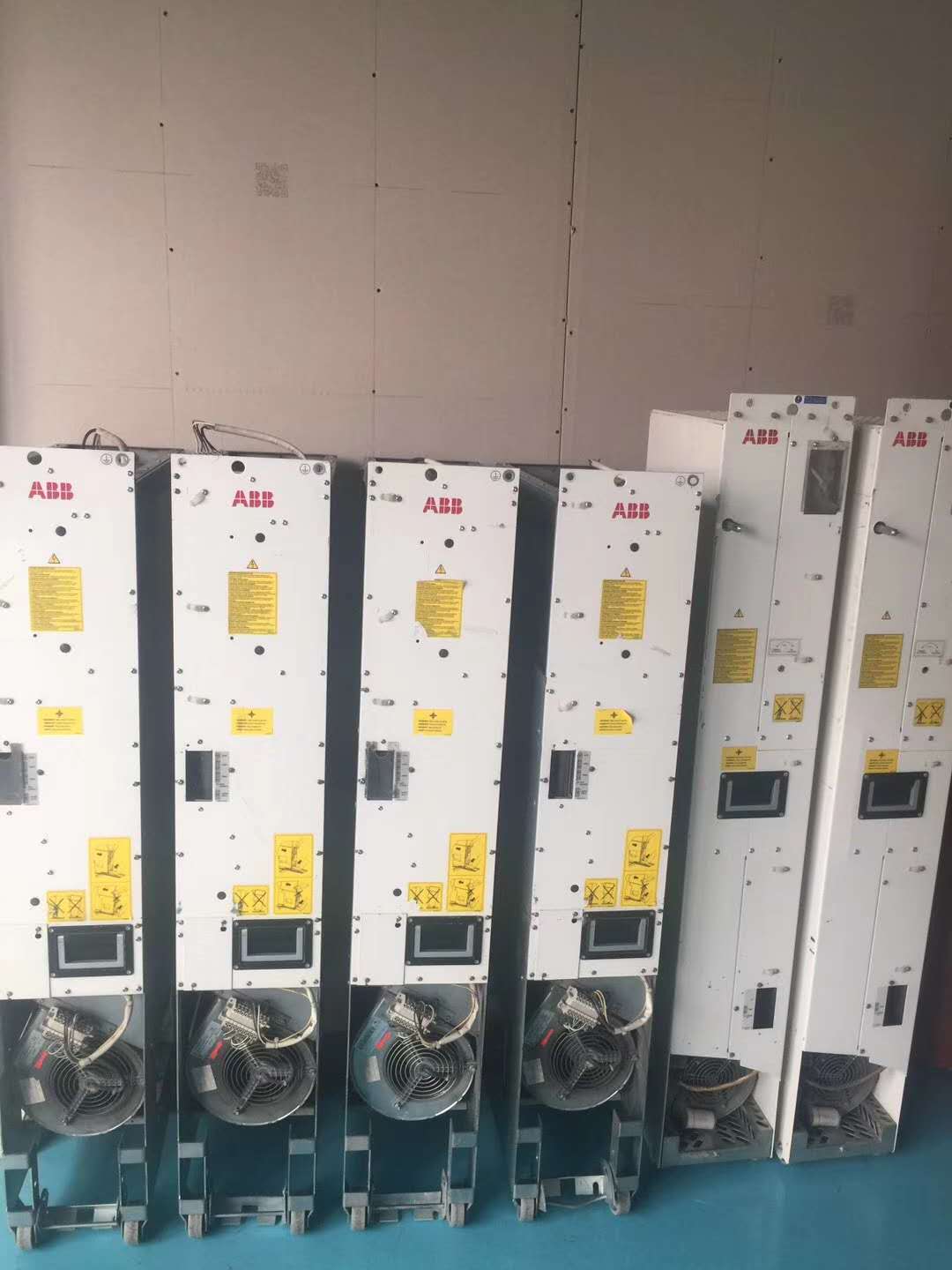

瑞士ABB变频器在全球市场上占有很大份额，在中国市场销售量也是惊人的，包括很多系列使用的ACS200,ACS300, ACS500，ACS800,ASC510,ACS600也已进人故障报警多发期，在使用中必然会碰到众多的故障，下面由英威科技工程师在一些维修常见故障报警一起做一个探讨。

ABB变频器维修常见故障分析及解决办法。

1，ABB变频器维修直流母线欠电压故障

故障原因：直流回路的 DC 电压不足，这可能是由于电网缺相、熔断器烧断或整流桥内部故障所引起的。

解决方法：(1)、检查主电源供电是否正常，如果变频器进线端通过了接触器，要检查接触器的控制回路是否误动作，如控制回路有误动作，可能导致接触器短时间内频繁启动停止，造成变频器欠压故障，复位就好，所以能复位的欠压软故障，变频器的主接触器控制回路要认真检查。(2) 、如果变频器刚断电，迅速通电，也会引发此故障，所以变频器如果断电，要等电容放完电后，再重新启动变频器。(3) 、如出现欠压故障不能复位，检查 DC 电容是否泄露。

2，ABB变频器维修输出电流过大

故障原因：输出电流超过软件的过流跳闸极限。

解决方法：(1)、检查电机负载是否短路。(2)、检查电机制动器是否完全打开。(3)、在确定电机和绕组线圈故障后，更换时注意原有型号和参数。 (4)、检查参数设定是否合适，包括升速和降速的时间是否设定太短、启动转矩是否太小。

3，ABB变频器维修直流回路过电压

故障原因：直流回路的 DC 电压超过 DC 过压跳闸的限制值。

解决方法：(1)、检查主电源供电是否正常。 (2)、检查有关减速的参数时间设定是否太短。(3) 检查制动斩波器和制动电阻。

4，ABB变频器维修制动器故障

故障原因：制动器运转不到位，到位信号限位不起作用，制动器机械故障。

解决方法：(1)、检查制动器供电是否正常。 (2)、检查制动确认信号与DI1的连线是否断路。 (3)、检查制动器限位及返回信号。 (4)、检查制动器是否动作，如无动作则检查制动器电源和制动器是否损坏。

5，ABB变频器维修编码器故障

故障原因：变频器检查到编码器反馈回来的速度出错，可能由于(1)、与RTAC的通讯中断。(2)、脉冲编码器故障。(3)、电缆连接松动。 (4)、在1MS内编码器的脉冲频率变化过大。

解决方法：(1)、检查RMIO 板和编码器控制板的连接。 (2)、检查周围是否有高辐射的元件设备。(3)、检查编码器与电机轴的联结是否可靠。 (4)、检查编码器和接线包括 CHA 和 CHB 的相序。 (5)、检查设备的接地是否完好。

6，ABB变频器维修内部过温

故障原因：变频器温度超过 125 度。

解决方法：(1)、检查风扇线圈是否损坏 (2)、清扫散热器上的灰尘。(3)、检查电机容量是否和变频器容量匹配。(4)、在更换新冷风风扇时，要注意有的风扇带自动转动信号，有的不带风扇转动信号，换原型号风扇’

7，ABB变频器维修主从控制时，主 / 从变频器电流差别过大。

故障原因：(1)、可能由于机械原因，齿轮啮合。 (2)、编码器反馈不准，造成从机跟随有偏差等。

解决方法：(1)、检查测量传动部件。 (2)、参数设定里把编码器去掉，查看电流差别是不是在正常范围，如果正常，检修编码器。

在维修ABB变频器中，同时也要坚持电机或电机电缆处检测到的接地故障。传动运行或停止的时候都监控接地故障。传动停止时接地故障检测的灵敏度更高，并且能够报告发生故障的位置。
