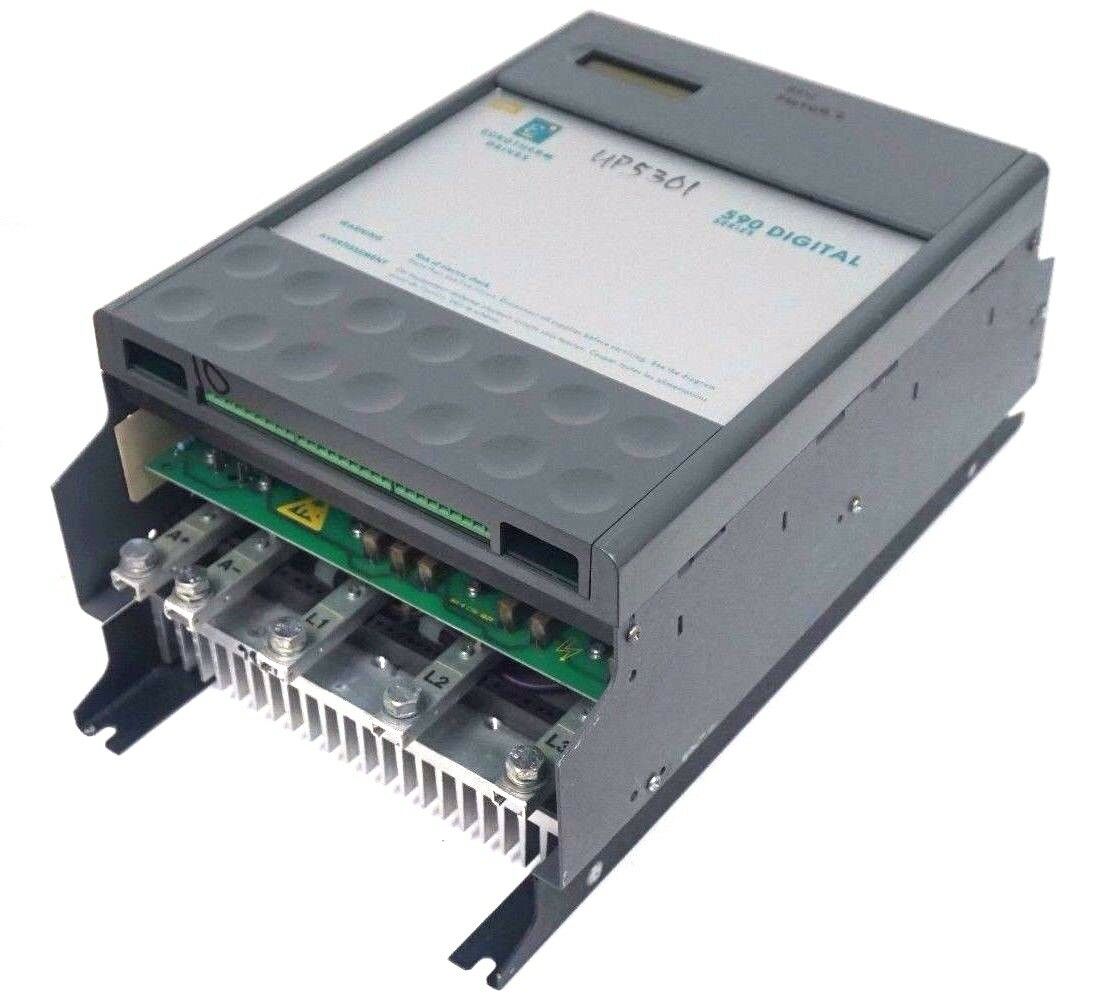

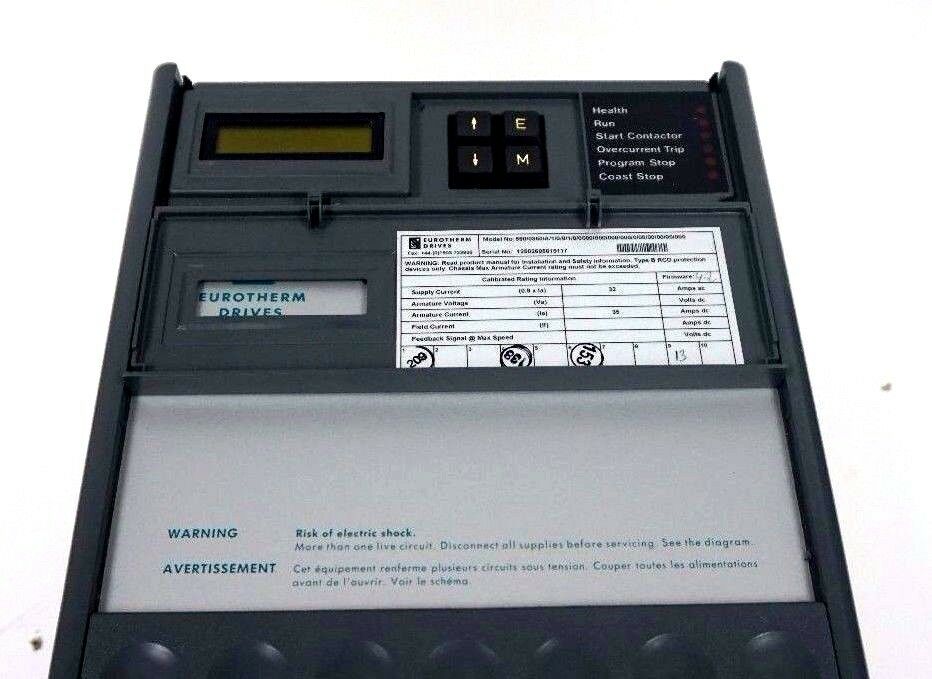

欧陆590C直流调速器维修,EUROTHERM 590C/0700/A/1/0/0/0/00/000驱动修理
欧陆512直流调速器维修,欧陆514直流调速器维修,欧陆590C直流调速器维修,欧陆591C直流调速器维修.欧陆590P直流调速器维修,欧陆591P直流调速器维修. 欧陆650变频器维修,欧陆690变频器维修,欧陆635伺服控制器维修,欧陆637伺服控制器维修,欧陆触摸屏TS8000维修,欧陆仪器仪表维修,维修欧陆变频器,维修欧陆直流调速器
实例一
缺陷现象:欧陆(EUROTHERM) 590 直流调速器不能调速。
反省剖析:经反省 +10V 电压基准电源为 2V 左右, -10V 电压基准电源为 -7V 左右,检查有一 IC 发热很大,转化后 -10V 电源正常,但 +10V 电源为 +13V ,再测量此 IC 左近有 2 个贴片电阻烧断,转化后± 10 电源正常,接下马达试机调速作业正常。
实例二
缺陷现象: LCD 黑屏(但底板电源正常面板的正常指示灯及作业指示灯闪)
缺陷剖析: 构成 LCD 黑屏的缘由有两种:一是电源供应5V不正常;二是次序初始化未能正常履行。最后用示波器观测单片机 80C196KC晶振输出波形根柢正常但有间歇性振荡崎岖突降现象(间歇性周期约为 5MS )单片机 I/O 输入数据也为间歇性中缀输入(有数据形状且频率不合)因此缺陷电路指向 5V 电源及单片机的复位端信号正常与否?
结果表明: 复位端正常发起应为 H 电平而现为一脉冲,显然是这一脉冲引起I/O输入数据间歇性中缀。 +5V 电源也有间歇性突降至 4V 现象,构成 +5V 电源突降4V 的能够,清楚是电路中有元件受损跟从于这一间歇频率瞬时短路现象,然后构成单片和复位不成功,为此特意撤销单片机电源监控复位保护信号 MAX825 芯片发起电源,短路缺陷( ULN2003 发烫)呈现,换上新的 ULN2003 启通电正常。
