欧陆512直流调速器维修:欧陆514直流调速器维修,欧陆590C直流调速器维修,
欧陆591P直流调速器维修. 欧陆650变频器维修,欧陆690
变频器维修,欧陆635伺服控制器维修,欧陆637伺服控制器维修,欧陆触摸屏TS8000维修,欧陆仪
器仪表维修,维修欧陆变频器,维修欧陆直流调速器

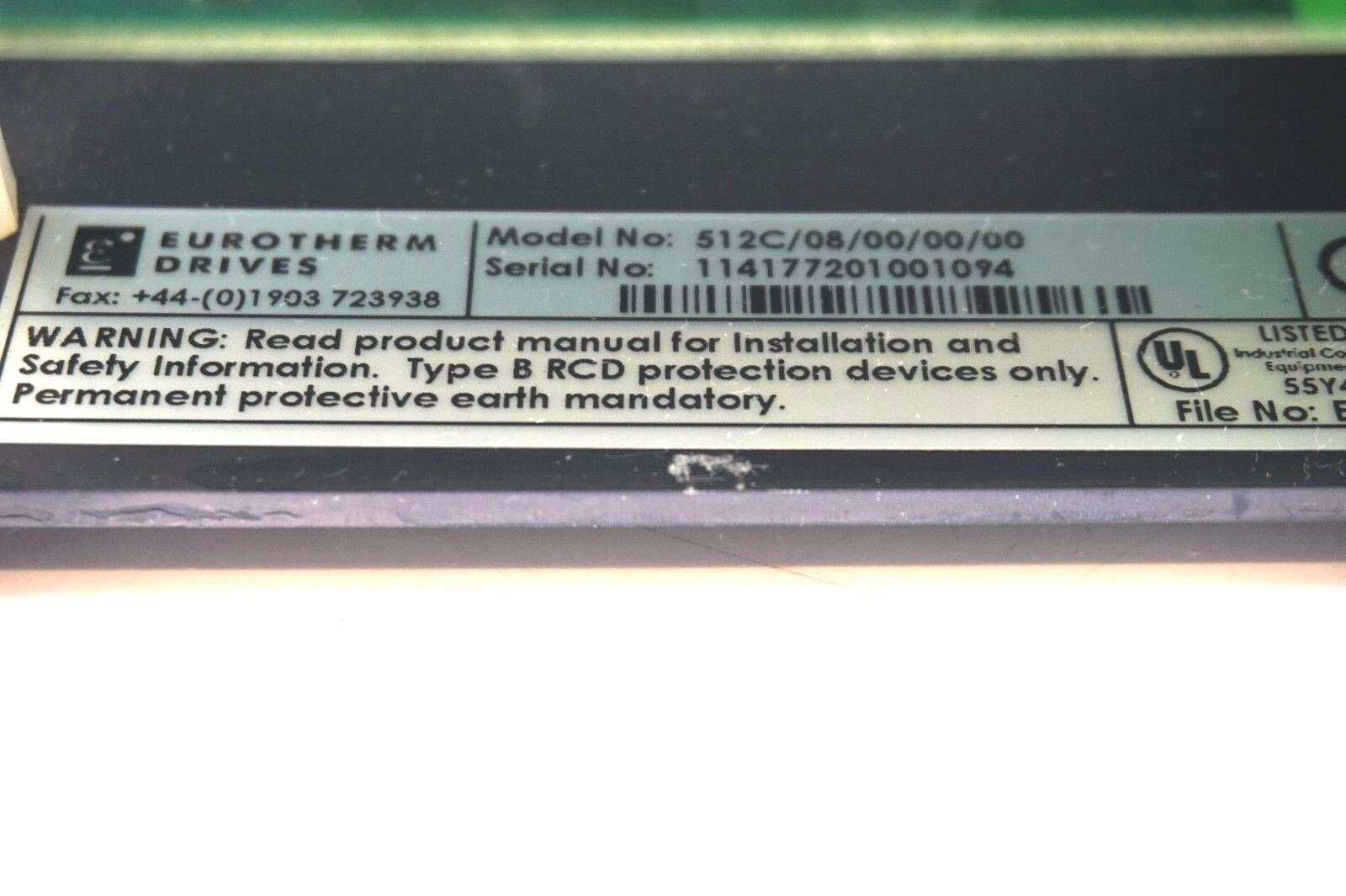

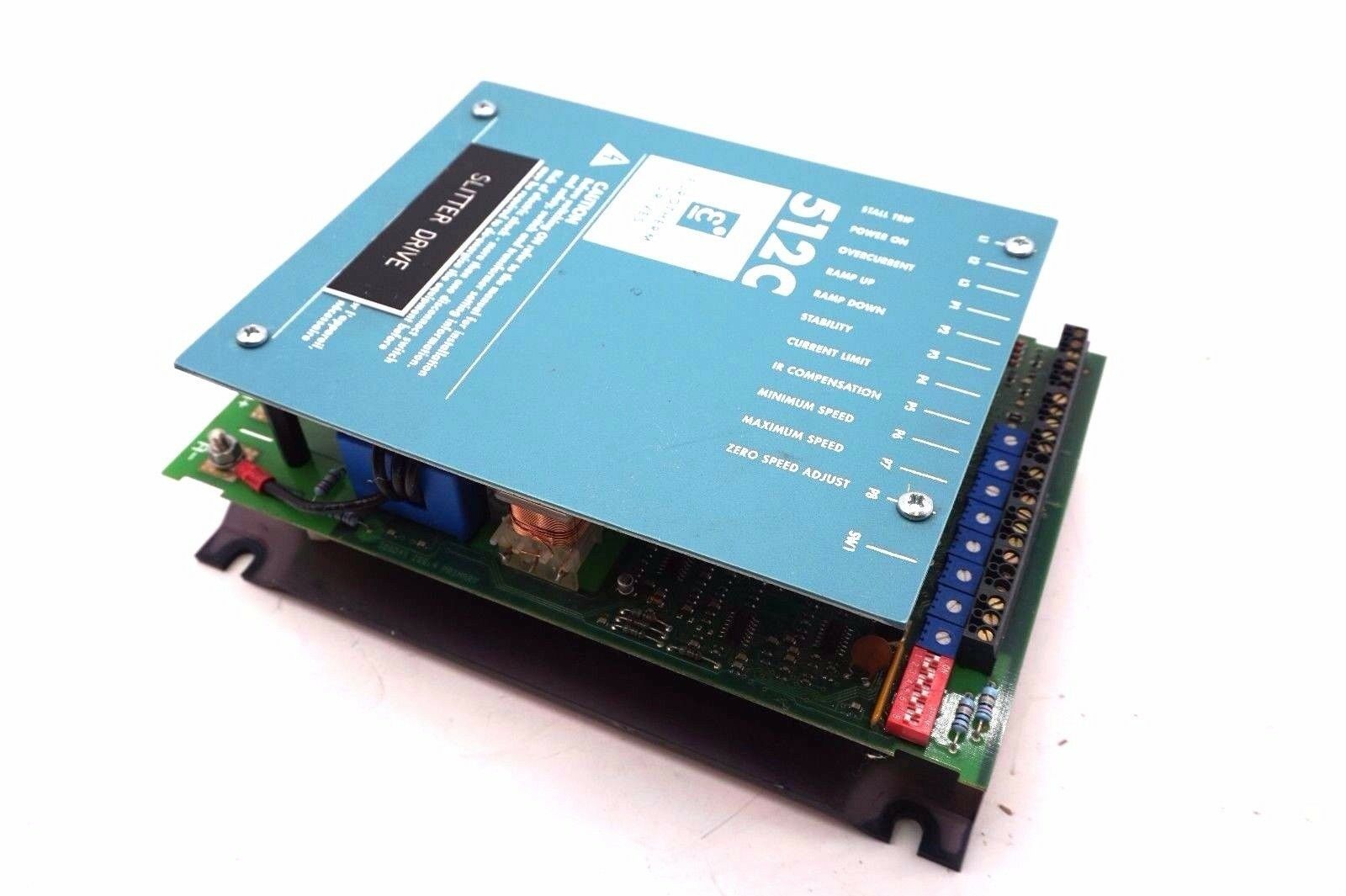

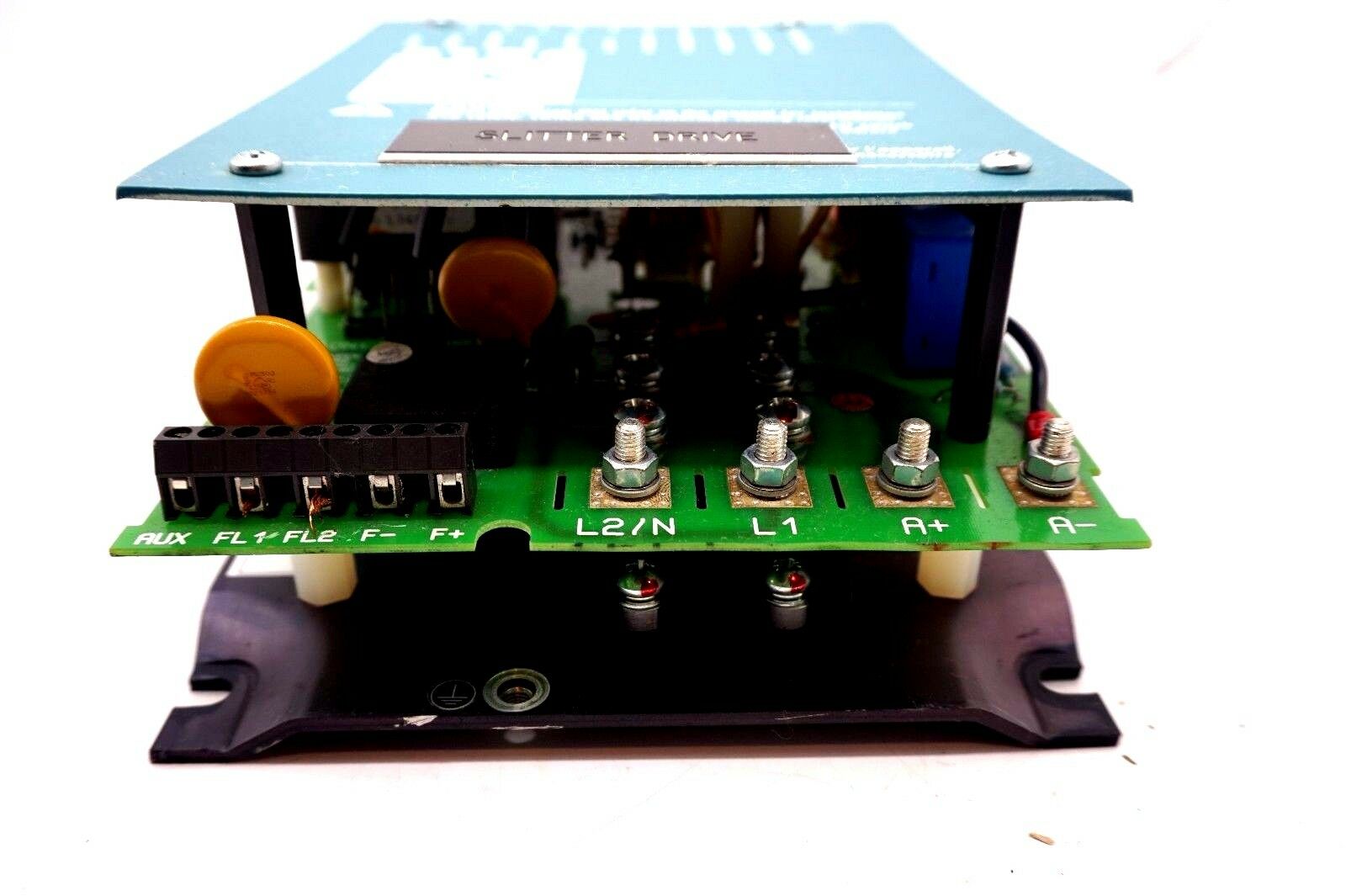

欧陆512直流调速器维修实例:
实例一
缺陷现象:欧陆(EUROTHERM) 590 直流调速器不能调速。
反省剖析:经反省 +10V 电压基准电源为 2V 左右, -10V 电压基准电源为 -7V 左右,检查有一 IC 发热很大,转化后 -10V 电源正常,但 +10V 电源为 +13V ,再测量此 IC 左近有 2 个贴片电阻烧断,转化后± 10 电源正常,接下马达试机调速作业正常。
实例二
缺陷现象: LCD 黑屏(但底板电源正常面板的正常指示灯及作业指示灯闪)
缺陷剖析: 构成 LCD 黑屏的缘由有两种:一是电源供应5V不正常;二是次序初始化未能正常履行。最后用示波器观测单片机 80C196KC晶振输出波形根柢正常但有间歇性振荡崎岖突降现象(间歇性周期约为 5MS )单片机 I/O 输入数据也为间歇性中缀输入(有数据形状且频率不合)因此缺陷电路指向 5V 电源及单片机的复位端信号正常与否?
结果表明: 复位端正常发起应为 H 电平而现为一脉冲,显然是这一脉冲引起I/O输入数据间歇性中缀。 +5V 电源也有间歇性突降至 4V 现象,构成 +5V 电源突降4V 的能够,清楚是电路中有元件受损跟从于这一间歇频率瞬时短路现象,然后构成单片和复位不成功,为此特意撤销单片机电源监控复位保护信号 MAX825 芯片发起电源,短路缺陷( ULN2003 发烫)呈现,换上新的 ULN2003 启通电正常。
欧陆(EUROTHERM)直流调速器修理590C毛病描述
1、上电显现一切正常,但发动的时候,给速度,电机不转,在确诊菜单下看,速度SPEED DEMAND给定有,但速度反应FEEDBACK为零,电流给定CURRENT DEMAND有,但电流反应CURRENT FEEDBACK没有,欧陆590调速器也不报毛病,替换一张主板后正常,能够确定是主板的问题。
2、处理办法 www.fanuc12.com
拆下主板,依据毛病,应该确定是速度反应和电流反应的公共回来的问题,由于该欧陆(EUROTHERM)590的运转环境比较湿润,发现欧陆590主板的右下方的印制板穿孔的地方有腐蚀,经测验,有断线的地方,正常的情况下,把主板翻到反面,应该是右上边的第一组排线的第1排的第4跟和第二组排线的第3组的第1跟是通的才对,测验不通,连接好后运转正常。
